标准：IEC61508 1-7 ，安全认证:SIL3

   自适应功能

   菜单式操作，图形化显示

   2个操作级别；普通型和专业型

   7个数字化火焰频率设定范围

   10～210Hz频率范围可选

   3个预设操作模式

电源：24 VDC ± 20%, ≤ 3.5 W

允许开关量电压：max.50 V DC min. 6 V AC/DC

允许开关量电流：max.0.5A min.1.0mA（无电势）

频率范围：10/.../110...210 Hz（标准版中 7个可选范围）

安全时间：t≤1秒（标准型）； t ≤ 1, 2, 3, 4, 5 sek. (可选)

运行方式：连续运行

防护等级：IP66/IP67 NEMA 4X

使用温度：-40 °C ... + 85 °C； < - 30 或 > +75°C 需要相应配件

尺寸（HxT）：99x195.5 mm

净重：1.05 kg (铝)  3.6 kg (不锈钢)

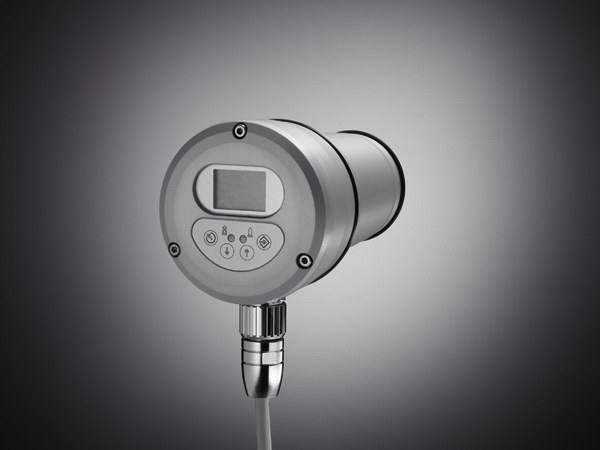

紧凑型火焰监测器是一个安全装置，并符合下列标准（其中包括）：

    ·DIN EN 298 （燃气模式）

    ·DIN EN 230 （燃油模式）

    ·IEC 6158, SIL3

适应标准如下:

   ·IEC 61508 European Pressure Equipment Directive

   ·2009/142/EC (European Gas Appliances Directive)

   ·应用领域：

     带或不带选择任务的燃烧设备

     一体式燃烧机或分体式燃烧机

     电站、集中供热、工艺

型 号

光波范围

适应范围

F300K UV-4

215 ～ 360 nm

燃油，燃气，燃煤等(不可燃灰尘对紫外线的隔离较少时)

F300K IR-2

850 ～ 1700 nm

燃烧室监控

F300K IR-3

1000 ～ 1700 nm

具有大流量循环烟气的燃油，燃气，木材，燃煤，灰尘燃烧系统；无紫外波的黄色废气以及通过水蒸气或灰尘隔离了紫外线部分的黄色废气

F300K IR-4

1000 ～ 2200 nm

具有大流量循环烟气的燃油，燃气，木材，燃煤，灰尘燃烧系统；无紫外波的黄色废气以及通过水蒸气或灰尘隔离了紫外线部分的黄色废气

F300K UVIR-1

215 ～ 360 nm

850 ～ 1700 nm

紫外线：燃油，燃气，特殊气体，例如炼油气和高炉煤气

红外线：具有大流量循环烟气的燃油，燃气，木材，燃煤，灰尘燃烧系统；无紫外波的黄色废气以及通过水蒸气或灰尘隔离了紫外线部分的黄色废气
