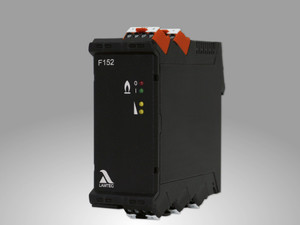

火焰信号放大器F152
| 模块化 |
模块化，DIN导轨安装方式 带电子式自检功能的双通路系统 10...200Hz数码式火焰频率评级 LED状态指示 测量值0...20mA输出 紫外和红外火焰检测 SIL2认证（基于DIN EN 61508-2） |
|
| 技术数据 |
电源电压：230V AC +10%, -15% 115V AC +10%, -15%, 按照用户要求提供 火焰状态与输出：指示灯切换，及无源触点切换 火焰频率：10...200Hz 安全时间（操作）：t≤1秒（标准） 工作模式：连续式运行 防护等级：IP20 工作温度：-10°C ... +60°C 外型尺寸：114x120x45 (DxHxW) 重量：0.5 kg |
 |
| 用 途 |
F152是一个模块化导轨安装方式的火焰信号发达单元，与火焰传感器FFSO7或FFS08配套使用，是一个无需复杂的 滤波设置的光学监控的安全设备（对燃烧火焰）。F152具有自我安全检测的双通路检测通道，标准的电源供电， 数字式火焰频率评级和LED火焰状态指示，同时还有一路0...20mA测量值输出。 火焰传感器FFS07或FFS08可以根据用户的需要来配备红外或紫外的感光器，该系统适用于没有高要求选择性检测 的单燃料或者多燃料的炉膛火焰，适用的燃料为：燃油、燃气、生物气体、粉尘或工艺气体等。 F152与FFS07/FFS08组成的检测系统通过了SIL2认证（IEC61508的第2部分），该系统符合DIN EN 298 和DIN EN 746-2标准，以及压力设备指令(97/23/EG) 和 燃气用具指令(2009/142/EG)。此外，FFS07也有防爆认证。
|
|
F152火焰信号放大器与Lamtec的火焰传感器FFS07或FFS08配套使用
传感器选项：
|
型 号 |
光波范围 |
适应燃料范围 |
|
FFS07/08 UV-1 |
260 ～ 400 nm |
燃油,燃气 |
|
FFS07/08 UV-4 |
215 ～ 360 nm |
燃油,燃气,（炼油厂特殊气体或高炉气体） |
|
FFS07/08 IR-1 |
1000 ～ 2500 nm |
燃油,燃气,高辐射的循环烟气,无紫外线的黄色废气 |
